Jak podłączyć podwójny włącznik światła?
Montaż podwójnego włącznika światła wymaga nie tylko precyzji, ale również znajomości podstawowych zasad dotyczących instalacji elektrycznej. Zanim przystąpimy do pracy, kluczowe jest, aby całkowicie odłączyć zasilanie w danym pomieszczeniu. To pierwszy krok, który zapewnia nasze bezpieczeństwo.
Główne etapy instalacji obejmują:
- rozpoznanie przewodów – niezbędne jest zrozumienie, który z nich to przewód fazowy, neutralny, a także, jeśli występuje, przewód ochronny,
- łączenie przewodu fazowego z zaciskiem oznaczonym literą L,
- podpinanie przewodów wyjściowych do zacisków L1 oraz L2,
- użycie kostek elektrycznych do łączenia przewodów dla zapewnienia solidnych połączeń,
- izolacja wszystkich połączeń, co jest kluczowe dla naszego bezpieczeństwa.
Kiedy prace dobiegną końca i przywrócisz zasilanie, upewnij się, że każdy klawisz działa poprawnie – to istotny krok, który gwarantuje sprawność włącznika. Dobrze jest również zapoznać się ze schematem połączeń włącznika światła, co może znacznie uprościć cały proces.
Co to jest podwójny włącznik światła?
Podwójny włącznik światła, często nazywany włącznikiem świecznikowym, to niezwykle funkcjonalne urządzenie, które pozwala na samodzielne sterowanie dwoma obwodami oświetleniowymi. To doskonałe rozwiązanie w miejscach, gdzie potrzebne jest włączanie i wyłączanie różnych sekcji źródeł światła, jak na przykład w żyrandolach.
Dzięki temu użytkownicy mogą:
- poprawić efektywność energetyczną,
- oświetlać jedynie wybrane sekcje lampy,
- ograniczyć zużycie energii.
Konstrukcja takiego włącznika składa się z trzech zacisków: jeden z nich obsługuje przewód fazowy, a dwa pozostałe prowadzą prąd do konkretnych obwodów. W zależności od potrzeb znajdziemy zarówno wersje natynkowe, jak i podtynkowe. Dodatkowo, niektóre modele wyposażone są w funkcjonalne podświetlenie LED, które ułatwia ich lokalizację w mrocznych pomieszczeniach.
Podwójne włączniki światła zdobywają na popularności ze względu na prosty montaż oraz wiele możliwości zastosowania. Sprawdzają się zarówno w domach, biurach, jak i w przestrzeniach publicznych, umożliwiając lepszą kontrolę nad oświetleniem i zwiększając komfort korzystania. Znajomość schematu działania oraz zasad przepływu prądu w takich włącznikach pozwala na ich efektywne wykorzystanie w codziennych sytuacjach.
Jakie są narzędzia i materiały potrzebne do podłączenia?
Aby zainstalować podwójny włącznik światła, warto przygotować różnorodne narzędzia i materiały. Najważniejszym z nich jest ściągacz izolacji, który umożliwia prawidłowe odsłonięcie przewodów. Z kolei wkrętaki, zarówno płaskie, jak i krzyżakowe, są niezbędne do mocowania włącznika w odpowiedniej pozycji. Warto również mieć pod ręką kombinację szczypiec, które ułatwiają manipulację przewodami. Przed przystąpieniem do pracy przyda się także woltomierz do sprawdzenia statusu instalacji. Aby zapewnić solidne połączenia, używa się kostek elektrycznych lub złączek WAGO, natomiast taśma izolacyjna stanowi dodatkową ochronę, co znacząco podnosi bezpieczeństwo całej operacji. Do precyzyjnego cięcia przewodów przyda się nóż do kabli, a poziomnica pozwoli upewnić się, że włącznik jest zamontowany równo.
Nie zapominajmy o puszce montażowej, która jest kluczowa przy instalacji. Dodatkowo, rękawice ochronne i okulary są niezbędne, aby zwiększyć bezpieczeństwo podczas pracy z elektrycznością. Odpowiednie przygotowanie narzędzi i materiałów ma ogromne znaczenie dla efektywnego podłączenia włącznika oraz zapewnienia bezpieczeństwa instalacji.
Jakie są zasady bezpieczeństwa przy podłączaniu włącznika?
Podczas podłączania włącznika bezpieczeństwo powinno być priorytetem. Zanim rozpoczniesz pracę, zawsze wyłącz zasilanie w obwodzie. Aby upewnić się, że nie ma napięcia, skorzystaj z miernika. Staraj się unikać kontaktu z metalowymi elementami, które mogą być pod napięciem. Ze względu na to warto korzystać z narzędzi izolowanych, co znacznie zwiększa Twoje bezpieczeństwo.
Zadbaj o prawidłowe połączenia przewodów:
- przewód fazowy powinien znaleźć się w zacisku oznaczonym literą L,
- przewód neutralny w zacisku N.
Dokładność w izolacji wszystkich połączeń jest kluczowa, ponieważ właściwe izolacje pomagają zapobiec przypadkowym zwarciom w instalacji elektrycznej. W warunkach wilgotnych ryzyko porażenia prądem jest większe, dlatego upewnij się, że miejsce montażu jest suche. Jeśli pojawią się jakiekolwiek wątpliwości, nie wahaj się zasięgnąć porady wykwalifikowanego elektryka.
Warto również zastosować dodatkowe zabezpieczenia, takie jak:
- wyłącznik nadprądowy,
- bezpiecznik.
Pamiętaj, że znajomość podstawowych zasad elektryki oraz przestrzeganie wytycznych znacząco podnosi poziom bezpieczeństwa użytkowania instalacji.
Jak zidentyfikować przewody podczas podłączania?
Rozpoznawanie przewodów podczas podłączania włącznika ma ogromne znaczenie. Dzięki temu zapewniasz sobie bezpieczeństwo oraz właściwe funkcjonowanie instalacji elektrycznej. We współczesnych systemach najczęściej stosuje się standardowe kolory przewodów. Przewód fazowy zazwyczaj przyjmuje kolor:
- brązowy lub czarny,
- neutralny – niebieski,
- ochronny – zielono-żółty.
W przypadku starszych instalacji kolory mogą się różnić od obowiązujących obecnie norm. Dlatego, gdy napotkasz wątpliwości, warto sięgnąć po miernik napięcia, aby dokładnie zidentyfikować przewód fazowy. Nieprawidłowe rozpoznanie przewodów może prowadzić do poważnych konsekwencji, takich jak porażenie prądem czy zniszczenie instalacji. Przed przystąpieniem do pracy pamiętaj, aby zawsze wyłączyć zasilanie. Jeżeli zauważysz jakieś nietypowe oznaczenia, może to sugerować, że masz do czynienia z starszymi systemami. Bez względu na typ instalacji, prawidłowe podłączenie każdego przewodu odgrywa kluczową rolę, a to z kolei minimalizuje ryzyko wystąpienia potencjalnych zagrożeń.
Co zrobić, gdy instalacja nie ma przewodu ochronnego?
Instalacje elektryczne w starszych budynkach, które nie mają przewodu ochronnego, wymagają szczególnej uwagi, zwłaszcza pod kątem bezpieczeństwa. W takich systemach przewód neutralny często łączy się z przewodem ochronnym w puszce, co może oferować pewne zabezpieczenie. Jednak kluczowe jest, aby:
- połączenia były solidne,
- połączenia były odpowiednio zaizolowane,
- zredukować ryzyko porażenia prądem.
Gdy zamieniasz włącznik w instalacji, w której brakuje przewodu ochronnego, pamiętaj, aby najpierw upewnić się, że metalowe elementy są całkowicie odłączone od sieci. Warto również rozważyć zakup nowoczesnych rozwiązań elektrycznych, które są wyposażone w odpowiednie zabezpieczenia, takie jak:
- wyłączniki nadprądowe,
- bezpieczniki.
Dodatkowo, stosowanie mierników do sprawdzenia braku napięcia przed rozpoczęciem pracy to ważny krok, by zapewnić sobie większe bezpieczeństwo. Otwierając puszki instalacyjne, należy zachować szczególną ostrożność, a wszystkie przewody powinny być właściwie oznaczone. Miedziane żyły wymagają szczególnej troski podczas łączenia, aby uniknąć uszkodzeń i zwarć. Dlatego, nawet w starych instalacjach, odpowiednie dostosowanie systemów do współczesnych standardów bezpieczeństwa jest niezwykle istotne.
Jakie przewody należy użyć do podłączenia podwójnego włącznika?
Podczas instalacji podwójnego włącznika światła najczęściej korzystamy z miedzianych przewodów, które charakteryzują się doskonałą przewodnością elektryczną. W nowoczesnych jednofazowych instalacjach spotkamy trzy kluczowe kable:
- przewód fazowy, zazwyczaj w kolorze brązowym lub czarnym,
- przewód neutralny, który ma kolor niebieski,
- przewód ochronny w zielono-żółtej tonacji.
Ważne jest, aby przekrój przewodów był dopasowany do obciążenia obwodu i zgodny z aktualnymi normami. Na rynku dostępne są przewody o rozmaitych średnicach, zazwyczaj wahających się między 1,5 mm² a 2,5 mm², a ich wybór powinien być uzależniony od specyfiki zastosowania oraz liczby obwodów. Należy pamiętać, że w starszych instalacjach kolory mogą się różnić, więc przed podłączeniem warto z dokładnością sprawdzić ich właściwości. Również istotne jest, aby zwrócić uwagę na renomę producentów oraz ich certyfikaty, co pozwoli zapewnić wysoką jakość używanych materiałów. Przewody powinny być odpowiednio izolowane i łączone; wykorzystanie kostek elektrycznych zwiększa bezpieczeństwo całej instalacji. Przy zachowaniu staranności oraz przestrzeganiu nowoczesnych standardów elektrycznych gwarantujemy użytkownikom pełne bezpieczeństwo.
Jak podłączyć przewód fazowy i neutralny w włączniku podwójnym?
Podłączenie przewodu fazowego i neutralnego w podwójnym włączniku to proces, który wymaga szczególnej uwagi. Staranność zapewnia prawidłowe działanie oraz bezpieczeństwo całej instalacji.
Przewód fazowy, oznaczony symbolem L, powinien być umieszczony w odpowiednim zacisku włącznika. Natomiast przewód neutralny, zazwyczaj oznaczany literą N, nie łączy się bezpośrednio z włącznikiem. Zamiast tego, powinien być połączony w puszce elektrycznej z przewodem neutralnym lampy.
Przygotowanie końców przewodów jest kluczowe. Muszą być one właściwie ściągnięte z izolacji i umieszczone w odpowiednich zaciskach. Dbanie o jakość każdego połączenia znacząco zmniejsza ryzyko awarii.
Należy pamiętać, że złączenia przewodu neutralnego i fazowego wymagają szczególnej ostrożności, aby uniknąć potencjalnego zwarcia, co jest istotne dla Twojego bezpieczeństwa.
Warto również stosować kostki elektryczne w puszkach, gdyż oferują one dodatkową izolację i bezpieczeństwo. Ścisłe przestrzeganie zasad instalacji elektrycznych znacznie minimalizuje ryzyko związane z prądem.

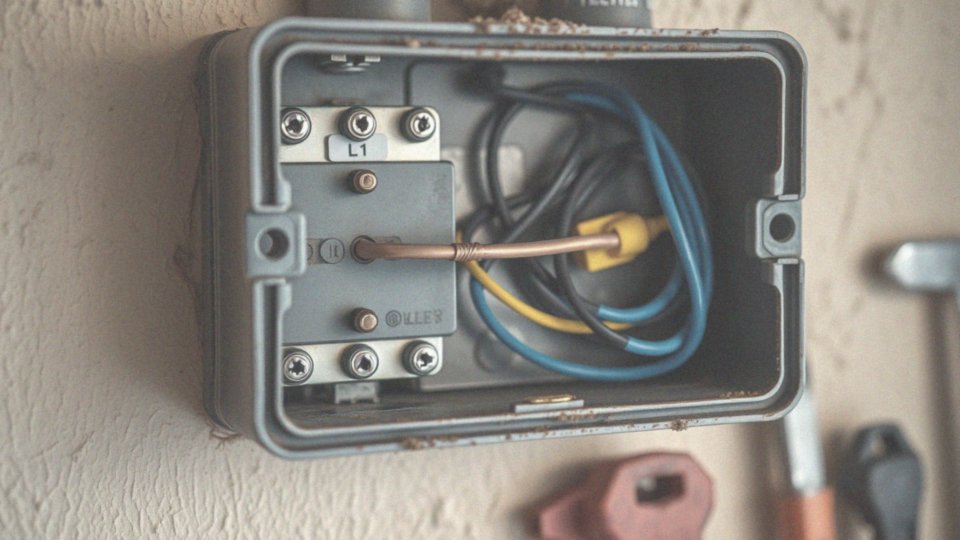

Co to jest mostek między zaciskami L1 i L2?
Mostek umieszczony pomiędzy zaciskami L1 i L2 pełni niezwykle istotną rolę w instalacji podwójnego włącznika światła. Dzięki niemu można zasilać dwa obwody oświetleniowe z jednego przewodu fazowego. Takie połączenie pozwala na niezależne sterowanie włączaniem i wyłączaniem lamp, niezależnie od tego, w jakiej pozycji znajdują się przyciski. To znacząco upraszcza korzystanie z oświetlenia w różnych pomieszczeniach.
Podczas instalacji mostka warto zwrócić uwagę na schemat działania włącznika podwójnego. Mostek łączy zaciski L1 oraz L2, zwykle przy użyciu przewodu o przekroju 1,5 mm², co gwarantuje odpowiednią przepustowość prądu. Zastosowanie mostka powinno być zgodne z obowiązującymi normami bezpieczeństwa, co pozwala zminimalizować ryzyko wystąpienia uszkodzeń oraz awarii.
Użycie tego rozwiązania jest szczególnie korzystne w sytuacjach, gdy liczba przewodów jest ograniczona lub gdy chcesz zaoszczędzić na materiałach. Warto jednak pamiętać, że mostek nie zawsze jest niezbędny. Czasem lepszym rozwiązaniem może być oddzielne zasilanie dla każdego z obwodów, co poprawi bezpieczeństwo i ułatwi ewentualne naprawy oraz modyfikacje systemu.

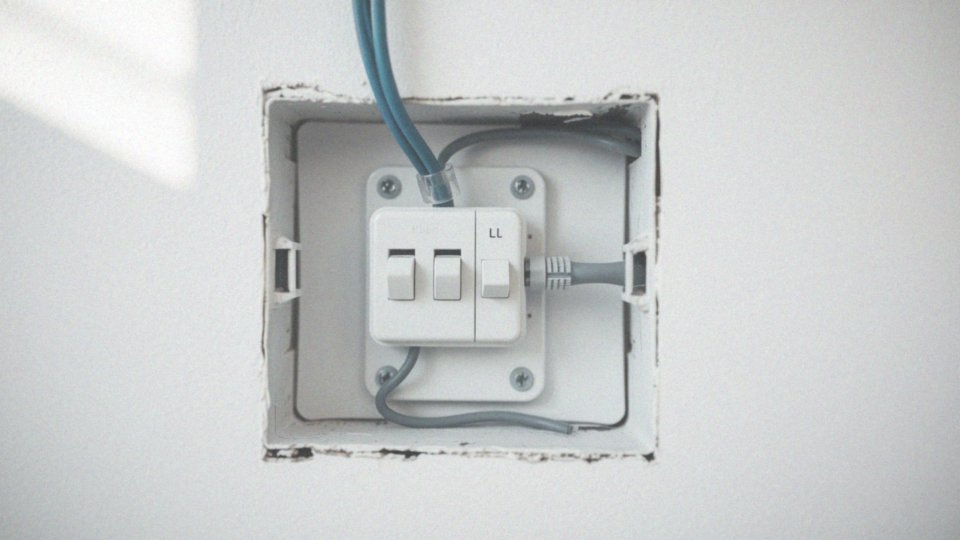

Jak podłączyć włącznik do dwóch lamp?
Aby podłączyć włącznik do dwóch lamp, najpierw pamiętaj o wyłączeniu zasilania. Następnie przewód fazowy przymocuj do zacisku oznaczonego literą L. Przygotuj dwa przewody:
- jeden do L1,
- drugi do L2; te kable będą prowadzić do lamp.
W sprawie przewodów neutralnych, połącz je w puszce montażowej. Ważne jest, aby każda lampa miała osobny przewód fazowy, co pozwoli na ich niezależne włączanie i wyłączanie. Zadbaj o solidne połączenia – upewnij się, że wszystkie styki są dobrze zaizolowane, co zminimalizuje ryzyko zwarcia w obwodzie elektrycznym. Dodatkowo, zastosuj kostki elektryczne, aby zapewnić stabilne i bezpieczne połączenia.
Po zakończeniu montażu, nie zapomnij sprawdzić wszystkich połączeń przed przywróceniem zasilania, aby upewnić się, że wszystko działa poprawnie. Utrzymanie standardów bezpieczeństwa jest niezwykle istotne, a wszelkie prace elektryczne powinny być zgodne z obowiązującymi normami.
Jakie są rodzaje podłączeń do włączników świecznikowych?
Włączniki świecznikowe, często nazywane podwójnymi włącznikami światła, zapewniają wiele opcji podłączenia, co przekłada się na dużą elastyczność w instalacji. Możemy wyróżnić kilka podstawowych rodzajów konfiguracji:
- Niezależne obwody: W tej opcji każdy klawisz włącznika kontroluje inny obwód oświetleniowy. Umożliwia to swobodne włączanie i wyłączanie dwóch lamp w tym samym pomieszczeniu.
- Mostek między zaciskami L1 i L2: Tutaj mostek łączy oba zaciski, co pozwala na zasilenie dwóch obwodów z jednego przewodu fazowego. Ten sposób instalacji upraszcza proces podłączania oraz oszczędza materiały, ale wymaga dokładnego planowania, aby uniknąć problemów przy późniejszych modyfikacjach.
- Podświetlenie LED: W przypadku włączników z diodami LED, niezbędne jest specjalne podłączenie, ponieważ diody muszą być poprawnie zasilane. To coraz bardziej popularne rozwiązanie w nowoczesnym oświetleniu podnosi komfort użytkowania w warunkach słabego oświetlenia.
Podczas planowania podłączenia włącznika świecznikowego warto dostosować schemat działania do konkretnej sytuacji, uwzględniając rodzaj stosowanych przewodów oraz przestrzeganie zasad bezpieczeństwa. Rozumienie różnych typów podłączeń pozwala na lepszą kontrolę nad oświetleniem w danym otoczeniu, co z kolei wpływa na komfort oraz efektywność energetyczną.
Jakie są różnice w podłączeniu włączników natynkowych i podtynkowych?
Włączniki, zarówno natynkowe, jak i podtynkowe, różnią się nie tylko sposobem montażu, ale również estetyką. Te pierwsze umieszcza się bezpośrednio na powierzchni ściany, co sprawia, że są łatwe do zainstalowania, zwłaszcza w starszych budynkach z ograniczonym dostępem do przewodów. Z kolei włączniki podtynkowe wymagają zamontowania w dedykowanych puszkach, co daje efekt bardziej estetycznego wykończenia i lepszego wkomponowania w otoczenie.
Kiedy mowa o podłączaniu przewodów, oba typy prezentują podobny poziom techniczny, jednak kluczowe znaczenie ma:
- właściwe rozpoznanie przewodów fazowych,
- podłączenie przewodów neutralnych.
W przypadku włączników podtynkowych dodatkowo wymagana jest staranność przy układaniu przewodów w puszcze, co zapobiega ewentualnym zwarciom i gwarantuje sprawne działanie instalacji elektrycznej. Montaż włączników natynkowych ma tę przewagę, że unika się kucia w ścianach, co znacznie przyspiesza cały proces instalacji.
Po zakończeniu montażu istotne jest, aby sprawdzić ich działanie – to zadanie jest dość proste i nie sprawia problemów. Natomiast dodajmy, że instalacja modeli podtynkowych wymaga precyzyjnego umiejscowienia puszek oraz ich odpowiedniej stabilności. W każdej sytuacji niezwykle ważne jest przestrzeganie zasad bezpieczeństwa dotyczących elektryczności. Używanie odpowiednich narzędzi, takich jak kostki elektryczne i taśmy izolacyjne, jest kluczowe dla zwiększenia bezpieczeństwa całej instalacji.
Jakie są etapy podłączenia włącznika świecznikowego?
Podłączenie włącznika świecznikowego to proces, który składa się z kilku istotnych kroków. Na samym początku musimy wyłączyć zasilanie w obwodzie. To kluczowy element, mający na celu zapewnienie bezpieczeństwa podczas wykonywanych prac.
- Demontaż starego włącznika, jeśli taki znajduje się na miejscu.
- Oznaczenie przewodów, co znacząco ułatwi ich późniejszą identyfikację.
- Identyfikacja przewodów, aby ustalić, który z nich jest fazowy (zazwyczaj brązowy lub czarny), który neutralny (zwykle niebieski), oraz czy mamy przewód ochronny (zielono-żółty), jeśli jest obecny.
- Podłączenie przewodu fazowego do zacisku oznaczonego literą L.
- Podłączenie przewodów prowadzących do lampy do zacisków L1 i L2.
- Użycie kostek elektrycznych, co zagwarantuje solidne połączenie.
- Po zakończeniu podłączania wszystkich przewodów umieszczamy mechanizm w puszce montażowej i mocujemy włącznik na ścianie.
- Przywrócenie zasilania oraz sprawdzenie, czy włącznik działa prawidłowo.
Upewnienie się, że włącznik funkcjonuje poprawnie, to kluczowy krok, który potwierdzi, że cała instalacja została wykonana zgodnie z zasadami.
Jakie są najczęstsze błędy podczas montażu włącznika?
Podczas montażu włącznika mogą wystąpić różne trudności, które niosą ze sobą poważne konsekwencje. Najważniejsze jest, aby pamiętać o wyłączeniu zasilania, ponieważ jego zignorowanie znacznie zwiększa ryzyko porażenia prądem.
Oto najczęstsze problemy, na które warto zwrócić uwagę:
- wymiana przewodów, na przykład fazowego z neutralnym, co jest dość powszechnym błędem,
- niedbałość w kwestii zaizolowania połączeń, która może prowadzić do niebezpiecznych zwarć w instalacji,
- uszkodzenia kabli, wynikające z nieodpowiednich narzędzi,
- nadmierne dokręcanie śrub mocujących, co może przyczynić się do uszkodzeń,
- zaniedbanie przewodu ochronnego, szczególnie w wilgotnych warunkach, co podnosi poziom ryzyka.
Dlatego tak ważne jest, by każda instalacja była solidna i dobrze zaizolowana, co zapewnia jej bezpieczeństwo oraz długotrwałe użytkowanie. Unikanie tych typowych błędów przekłada się na niezawodność oraz trwałość włącznika.
Jakie są zasady dotyczące połączeń w puszkach montażowych?
Zasady dotyczące połączeń w puszkach montażowych odgrywają kluczową rolę w zapewnieniu zarówno bezpieczeństwa, jak i prawidłowego funkcjonowania systemów elektrycznych. Istotne jest, aby stosować właściwe złączki, na przykład:
- kostki elektryczne,
- złącza WAGO,
- inne odpowiednie elementy.
To one gwarantują stabilność połączeń przewodów. Każde złącze powinno być precyzyjnie wykonane oraz solidne. Niezwykle ważne jest, aby zachować nienaruszoną izolację, co pomoże uniknąć zwarć oraz porażeń prądem. Przeciążenie puszki montażowej zbyt dużą liczbą przewodów może stwarzać realne zagrożenia. Dlatego zaleca się, aby połączenia były uporządkowane, co ułatwi ewentualne naprawy i inspekcje w przyszłości.
Warto również zwrócić uwagę na staranne wykonanie połączeń przewodów neutralnych i ochronnych, aby spełniały one obowiązujące normy bezpieczeństwa. Wybierając materiały wysokiej jakości i stosując odpowiednie techniki łączenia, można znacznie zwiększyć trwałość oraz bezpieczeństwo instalacji elektrycznej. Regularne przeglądy i testy działania połączeń pomogą zminimalizować ryzyko awarii w przyszłości.
